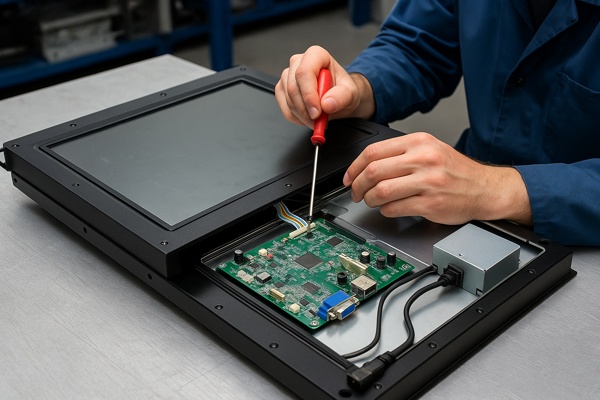

Ремонт промышленных мониторов: диагностика, восстановление и эксплуатационные особенности

Промышленные мониторы являются неотъемлемой частью современных систем автоматизации, управления и визуального контроля. Они используются на производственных линиях, в системах числового программного управления (ЧПУ), энергетических комплексах, транспортной инфраструктуре, лабораторных установках, а также в медицинском оборудовании.

От их корректной работы зависит стабильность технологического процесса, безопасность персонала и точность передаваемой информации. В отличие от бытовых дисплеев, промышленные мониторы рассчитаны на длительную эксплуатацию в сложных условиях - при вибрациях, запылённости, повышенной влажности и перепадах температур.

Однако даже при высокой надёжности со временем возникают неисправности, требующие квалифицированного ремонта промышленных мониторов.

1. Назначение и типы промышленных мониторов

Промышленные мониторы - это специализированные устройства отображения информации, разработанные для работы в условиях повышенной нагрузки и нестандартных эксплуатационных факторов.

Основные типы:

Мониторы операторских панелей (HMI-дисплеи).
Используются в системах управления технологическими процессами, где оператор взаимодействует с оборудованием через визуальный интерфейс.
Мониторы для станков с ЧПУ.
Отображают параметры обработки, состояние инструмента, режимы работы привода и сигнализацию о неисправностях.
Медицинские промышленные мониторы.
Применяются в диагностических и хирургических системах, где необходима высокая точность цветопередачи и надёжность.
Мониторы промышленного видеонаблюдения.
Устанавливаются в цехах, лабораториях и на производственных площадках, обеспечивая визуальный контроль.
Встраиваемые дисплеи.
Интегрируются в корпуса машин и шкафов управления, защищены от воздействия внешней среды (IP65 и выше).

Каждый тип имеет свои конструктивные и функциональные особенности, которые определяют методы ремонта и обслуживания.

2. Конструкция промышленного монитора

Несмотря на разнообразие моделей, большинство промышленных мониторов имеет схожую структуру:

ЖК или TFT-матрица.
Основной элемент отображения, обеспечивающий визуализацию данных.
Подсветка.
Светодиодная или люминесцентная система, равномерно освещающая матрицу.
Инвертор или драйвер подсветки.
Преобразует питание для ламп или LED-лент.
Контроллер изображения.
Отвечает за обработку сигналов, поступающих от управляющего устройства (ПК, контроллера, видеокарты).
Плата питания.
Стабилизирует напряжение, защищает от перегрузок и фильтрует помехи.
Корпус с защитным стеклом.
Изготавливается из металла или ударопрочного пластика, обеспечивает защиту от механических повреждений.
Интерфейсы подключения.
VGA, DVI, HDMI, DisplayPort, RS-232, USB, Ethernet - в зависимости от модели и назначения.
Сенсорная панель (опционально).
Встраивается в переднюю часть для взаимодействия с пользователем.

3. Основные причины неисправностей промышленных мониторов

Несмотря на повышенную надёжность, промышленные мониторы подвержены типовым сбоям, вызванным физическим износом, внешними факторами или нарушениями условий эксплуатации.

Электрические причины:

Перепады напряжения в сети;
Скачки тока при включении оборудования;
Повреждение блоков питания или драйверов подсветки;
Нарушение изоляции и пробой компонентов.

Механические причины:

Вибрации на производстве;
Механические удары или падения;
Разрушение контактов и шлейфов.

Эксплуатационные причины:

Попадание пыли, влаги, агрессивных паров;
Перегрев из-за плохой вентиляции;
Износ ламп подсветки и деградация светодиодов;
Старение конденсаторов на плате питания.

Программные сбои:

Ошибки прошивки контроллера;
Нарушение настроек видеоинтерфейсов;
Несовместимость с управляющей системой.

4. Диагностика неисправностей

Диагностика - важнейший этап ремонта, позволяющий определить характер и глубину поломки.

Основные этапы диагностики включают:

Визуальный осмотр.
Определяется наличие вздутых конденсаторов, обуглившихся элементов, трещин на платах и повреждений шлейфов.
Электротехническое тестирование.
Измеряются напряжения на основных узлах - блоке питания, инверторе, драйверах подсветки, контроллере изображения.
Проверка подсветки.
Для светодиодных мониторов используется тестер LED-цепей, позволяющий выявить обрыв или деградацию отдельных сегментов.
Тестирование матрицы.
Проверяется целостность шлейфов, состояние T-CON платы, равномерность подсветки.
Проверка сигналов синхронизации.
С помощью осциллографа анализируются входные видеосигналы.
Тестирование сенсорного слоя.
При наличии сенсорной панели проводится проверка отклика, калибровка и анализ контроллера касания.
Программная диагностика.
Проверяется прошивка контроллера, корректность настроек и работа микропрограмм.

После диагностики составляется технический акт с указанием дефектов и перечня необходимых ремонтных операций.

5. Этапы ремонта промышленных мониторов

Ремонт выполняется в несколько этапов, каждый из которых требует высокой точности и соблюдения стандартов безопасности.

1. Демонтаж и очистка

Монитор разбирается, проводится очистка внутренних компонентов от пыли, загрязнений и следов окисления.

2. Ремонт блока питания

Часто выходит из строя из-за перегрева или скачков напряжения. Заменяются вздутые конденсаторы, пробитые диоды, стабилизаторы и шим-контроллеры.

3. Восстановление подсветки

Для CCFL (люминесцентных ламп) - замена ламп и инверторов;
Для LED - замена повреждённых диодов, ремонт цепей питания.

4. Ремонт материнской платы (контроллера)

Проводится замена микросхем, восстановление дорожек и перепайка SMD-компонентов.

5. Восстановление или замена T-CON платы

Отвечает за обработку сигнала между контроллером и матрицей, часто выходит из строя из-за перегрева.

6. Замена сенсорного экрана (при необходимости)

Проводится с последующей калибровкой и тестированием чувствительности.

7. Финальное тестирование

Монитор проходит нагрузочные испытания, проверку стабильности изображения, равномерности подсветки и качества цветопередачи.

6. Типовые неисправности и способы устранения

Симптом	Возможная причина	Метод устранения
Не включается	Неисправен блок питания	Замена силовых элементов, проверка предохранителей
Нет изображения, есть подсветка	Неисправен контроллер сигнала	Ремонт или замена видеоплаты
Мерцает экран	Проблемы с инвертором или подсветкой	Замена LED-драйвера или ламп
Изображение бледное	Износ подсветки	Замена светодиодов или ламп
Появляются полосы	Повреждение шлейфа или T-CON	Восстановление контактов
Сенсор не реагирует	Неисправен контроллер касания	Замена сенсорного модуля
Перегрев корпуса	Засорение вентиляции	Очистка и замена термопрокладок

7. Особенности эксплуатации и профилактики

Чтобы продлить срок службы промышленного монитора, необходимо соблюдать несколько правил эксплуатации:

Стабильное питание.
Использование источников с защитой от перепадов напряжения.
Контроль температуры.
Не допускать перегрева, особенно в замкнутых шкафах.
Регулярная чистка.
Пыль ухудшает охлаждение и может вызвать короткие замыкания.
Проверка кабелей и разъёмов.
Окисление или механическое повреждение проводов часто приводит к сбоям изображения.
Профилактическое обслуживание.
Проводится не реже одного раза в год, включает очистку, проверку питания и обновление прошивки.
Мониторинг параметров.
Современные панели поддерживают удалённую диагностику состояния (температура, время наработки, ошибки).

8. Нормативные требования и стандарты

Ремонт и техническое обслуживание промышленных мониторов выполняются в соответствии с нормативными актами и стандартами:

ГОСТ Р 50444-92 - безопасность электрических приборов;
ГОСТ Р 51318.22-99 - электромагнитная совместимость;
ISO 9001 / ISO 13485 - стандарты качества сервисных услуг;
ТР ТС 010/2011 - безопасность машин и оборудования.

Соблюдение этих норм гарантирует надёжность оборудования после ремонта и его безопасную эксплуатацию на промышленных объектах.

9. Современные методы восстановления

С развитием технологий ремонт промышленных мониторов всё чаще включает использование инновационных методов:

Инфракрасная пайка микросхем BGA.
Позволяет восстанавливать платы с повреждёнными чипами без перегрева элементов.
3D-печать корпусов и креплений.
Используется при повреждении пластиковых частей корпуса.
Восстановление шлейфов методом лазерной сварки.
Позволяет ремонтировать тонкоплёночные проводники без замены матрицы.
Тестирование LED-подсветки с цифровыми анализаторами.
Точное измерение тока и яркости позволяет определить деградацию диодов.
Перепрограммирование контроллеров.
Актуально при сбоях прошивки или устаревших версиях ПО.

10. Экономическая целесообразность ремонта

Ремонт промышленных мониторов часто оказывается экономически выгоднее покупки нового оборудования, особенно при высокой стоимости импортных моделей.

Преимущества восстановления:

снижение затрат до 60%;
сокращение времени простоя производства;
сохранение совместимости с действующими системами;
возможность модернизации и обновления прошивки.

11. Заключение

Промышленные мониторы - это высокотехнологичные устройства, объединяющие в себе функции визуализации, управления и контроля. От их стабильной работы зависит эффективность автоматизированных процессов и безопасность производственных систем.

Ремонт и техническое обслуживание таких мониторов требуют инженерного подхода, точных инструментов, антистатической защиты и профессионального опыта.

Квалифицированные специалисты способны вернуть оборудование в строй, восстановив его заводские характеристики и продлив срок эксплуатации на годы.

Регулярная диагностика, профилактика и соблюдение условий эксплуатации позволяют минимизировать риски поломок и обеспечить бесперебойную работу производственных линий.
